RCBO Là Gì? Nguyên Lý Hoạt Động Và Cách Phân Biệt Với RCCB

Trong thiết kế hệ thống điện và vận hành máy móc công nghiệp, việc bảo vệ an toàn cho con người trước nguy cơ giật điện và bảo vệ tài sản trước hiểm họa cháy nổ do chập cháy là ưu tiên hàng đầu. Để giải quyết bài toán này, các kỹ sư điện thường sử dụng các loại aptomat chuyên dụng, trong đó thiết bị phổ biến và toàn diện nhất chính là CB RCBO

Bài viết này từ Công ty TNHH TM DV SX Diệp Bảo Tuấn sẽ tổng hợp chi tiết từ khái niệm RCBO là gì, ký hiệu, nguyên lý hoạt động cho đến cách phân biệt đơn giản giữa RCBO và RCCB trong thực tế

Aptomat RCBO là gì?

Trong ngành điện, RCBO được gọi là aptomat chống dòng rò có chức năng bảo vệ quá tải

Đây là dòng thiết bị đóng cắt cao cấp được tích hợp “2 trong 1”. Nó vừa có khả năng ngắt mạch khi phát hiện có dòng điện rò rỉ xuống đất (bảo vệ con người không bị giật), vừa có khả năng ngắt mạch khi xảy ra hiện tượng quá tải hoặc ngắn mạch (bảo vệ đường dây và thiết bị không bị cháy nổ

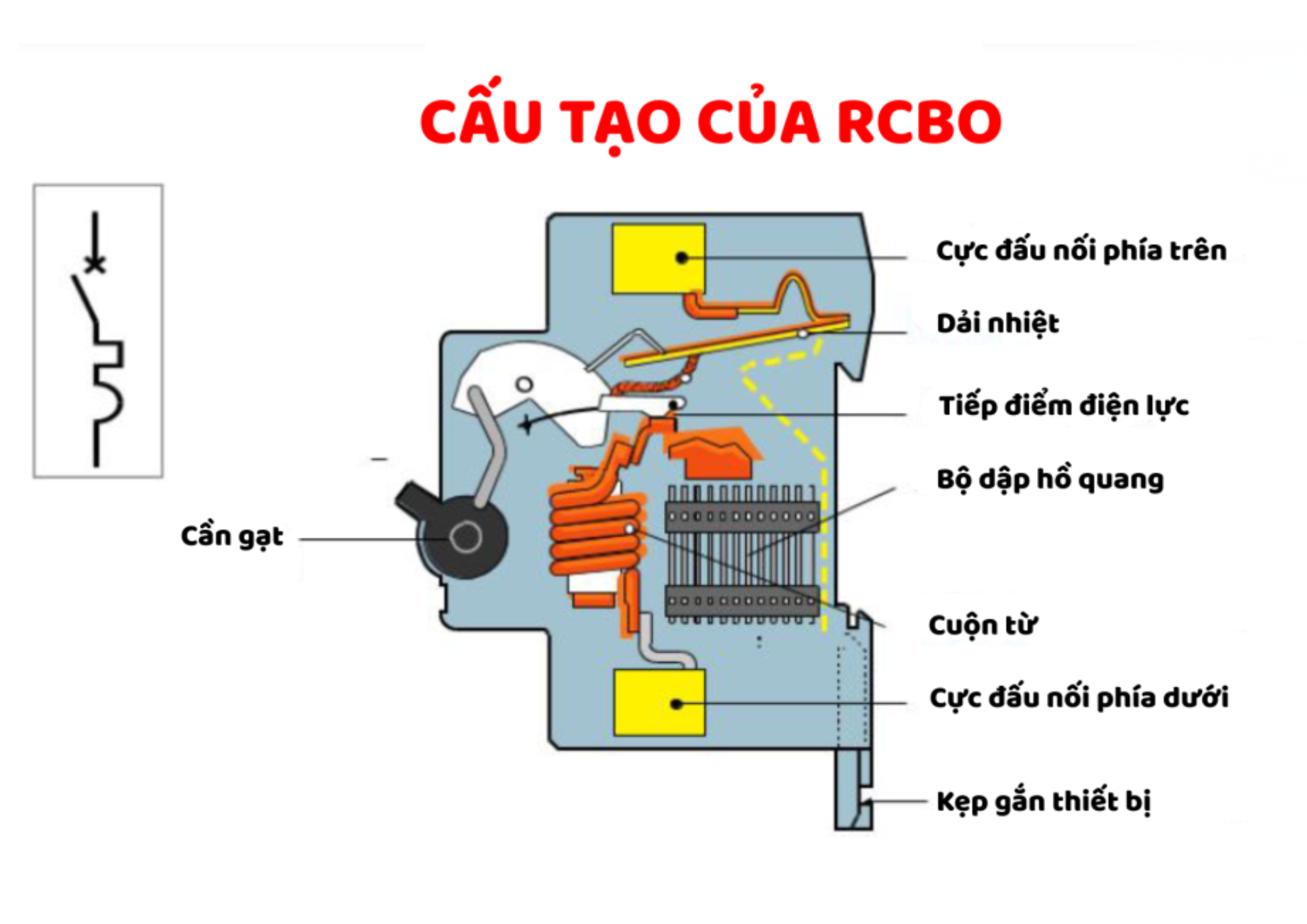

Ký hiệu RCBO trên bản vẽ kỹ thuật

Trên các bản vẽ sơ đồ nguyên lý mạch điện, ký hiệu RCBO là sự kết hợp giữa ký hiệu của một MCB thông thường (bảo vệ quá tải, ngắn mạch) và một khối dòng rò rỉ (bảo vệ dòng rò hình sóng tản hoặc cấu trúc vi sai). Thiết bị thường hiển thị rõ các thông số quan trọng như:

• In: Dòng điện định mức (ví dụ: 16A, 32A, 63A)

• ΔIₙ : Dòng rò định mức tác động (thường là 30mA cho dân dụng để bảo vệ người, hoặc 100mA/300mA cho công nghiệp)

Nguyên lý hoạt động của CB RCBO

RCBO hoạt động dựa trên nguyên lý so sánh sự cân bằng giữa dòng điện đi và dòng điện về trên hệ thống dây dẫn:

• Ở trạng thái bình thường: Dòng điện đi từ dây pha qua tải rồi quay trở về dây trung tính. Lúc này, cường độ dòng điện trên hai dây bằng nhau, từ trường sinh ra triệt tiêu lẫn nhau, thiết bị hoạt động ổn định

• Khi xảy ra sự cố rò điện: Nếu thiết bị bị hở điện hoặc có người chạm tay vào dòng điện, một phần dòng điện sẽ bị rò rỉ xuống đất. Lúc này, dòng điện trên dây pha và dây trung tính bị lệch nhau

• Quá trình đóng cắt: Sự chênh lệch này tạo ra một dòng điện cảm ứng chạy qua cuộn dây từ thông vi sai bên trong RCBO. Nếu độ lệch này vượt quá ngưỡng an toàn (ΔIₙ, thường là 30mA), thiết bị sẽ tự động ngắt mạch ngay lập tức (chỉ trong vòng vài mili giây) để bảo vệ an toàn

• Khi xảy ra quá tải/ngắn mạch: Thanh lưỡng kim hoặc cuộn dây điện từ bên trong RCBO sẽ sập lẫy cơ học để ngắt điện giống hệt như một aptomat thông thường

Cách phân biệt RCBO và RCCB đơn giản nhất

Rất nhiều người, thậm chí cả một số thợ điện, vẫn thường nhầm lẫn giữa hai loại thiết bị bảo vệ dòng rò là RCBO và RCCB. Câu hỏi rccb và rcbo là gì, khác nhau như thế nào luôn là thắc mắc phổ biến

Để phân biệt nhanh, bạn có thể dựa vào bảng tiêu chí trực quan dưới đây:

KẾT LUẬN

Aptomat RCBO chính là giải pháp bảo vệ an toàn điện toàn diện nhất hiện nay nhờ sự kết hợp đột phá giữa khả năng chống dòng rò (giật điện) và chống quá tải, ngắn mạch (chập cháy). Việc trang bị và tính toán đúng thông số RCBO là điều kiện cốt lõi để bảo vệ máy móc bền bỉ, ngăn ngừa tai nạn lao động và tối ưu hóa chi phí vận hành cho mọi công trình.
