PLC Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng

PLC là gì? PLC là thiết bị điều khiển được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp. Nhờ khả năng lập trình và điều khiển máy móc tự động, PLC giúp doanh nghiệp vận hành dây chuyền ổn định, chính xác và giảm sự phụ thuộc vào thao tác thủ công.

Vậy PLC là viết tắt của từ gì, PLC có cấu tạo như thế nào, phần mềm PLC là gì và thiết bị này dùng để làm gì? Cùng tìm hiểu ngay dưới đây.

PLC là gì?

PLC là viết tắt của Programmable Logic Controller, có nghĩa là bộ điều khiển logic khả trình

Đây là môt thiết bị điện tử được lập trình để điều khiển máy móc và các quy trình tự động trong công nghiệp. PLC có thể nhận tín hiệu từ các thiết bị đầu vào như cảm biến, nút nhấn, công tắc sau đó xử lý theo chương trình đã được lập trình và gửi tín hiệu điều khiển đến các thiết bị đầu ra.

PLC được xem như là bộ não của một hệ thống tự động hóa giúp các thiết bị hoạt động theo đúng trình tự đã thiết lập.

PLC dùng để làm gì?

PLC dùng để điều khiển và tự động hóa các máy móc, thiết bị và quy trình sản xuất.

PLC có thể thực hiện nhiều nhiệm vụ như:

• Điều khiển động cơ và máy móc
• Điều khiển băng tải
• Điều khiển hệ thống đóng mở van
• Nhận tín hiệu từ cảm biến
• Điều khiên hệ thống đèn, quạt và bơm
• Thực hiện các quy trình đóng gói tự động
• Điều khiển dây chuyền sản xuất
• Giám sát và xử lý trạng thái của thiết bị

Ví dụ, trong một dây chuyền đóng gói, cảm biến phát hiện sản phẩm đi đến vị trí đóng gói. PLC nhận tín hiệu từ cảm biến, xử lý thông tin rồi điều khiển động cơ hoặc cơ cấu chấp hành thực hiện bước tiếp theo

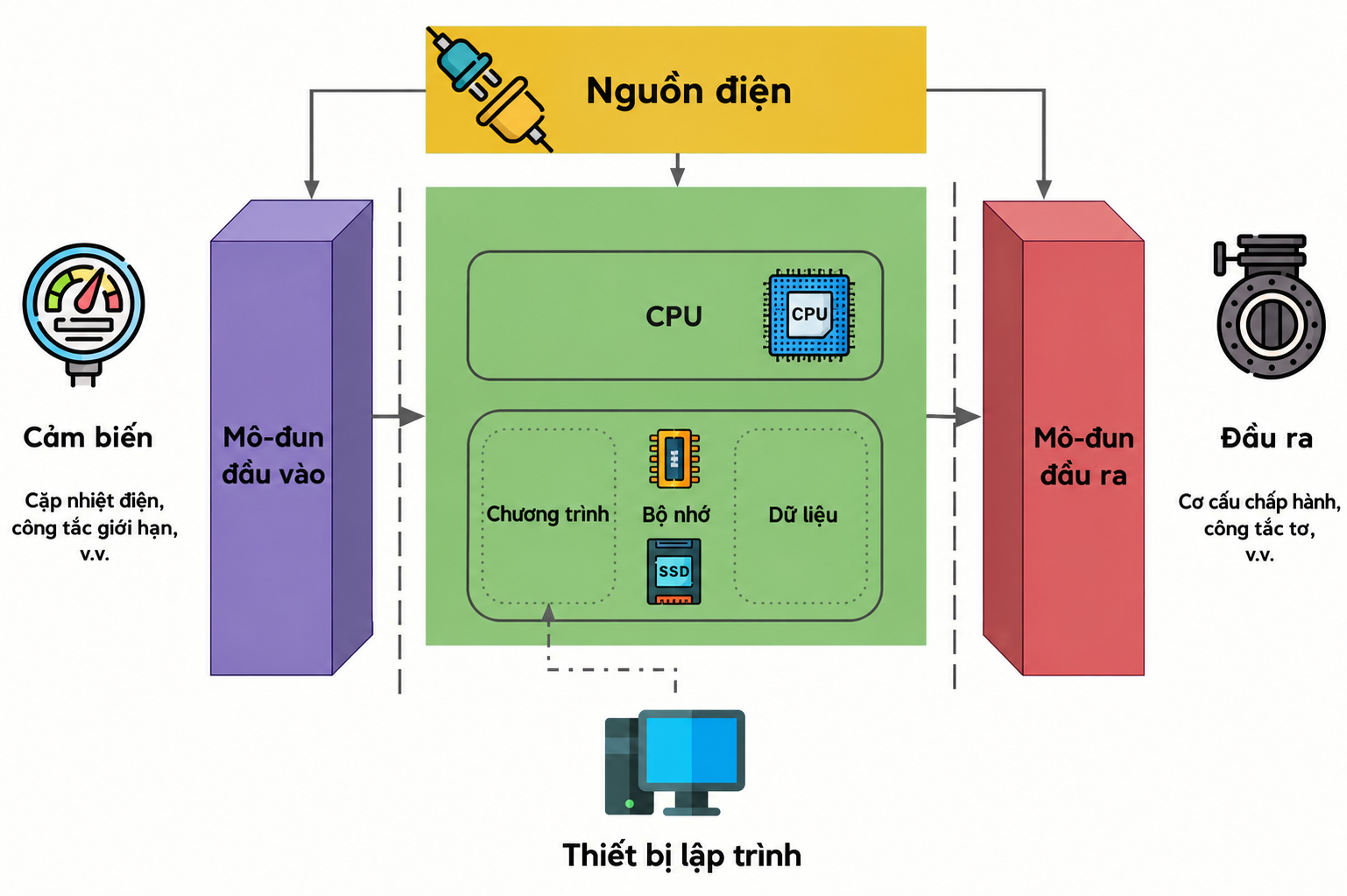

Cấu tạo của PLC

Một PLC thường gồm nhiều bộ phận chính, mỗi bộ phận đảm nhiệm một chức năng riêng.

CPU

CPU là bộ xử lý trung tâm của PLC. CPU có nhiệm vụ đọc tín hiệu đầu vào, xử lý dữ liệu theo chương trình đã lập trình và đưa ra tín hiệu điều khiển đầu ra.

Module nguồn

Module nguồn cung cấp điện cho CPU và các module khác của PLC. Nguồn điện sử dụng tùy theo từng loại PLC và thiết kế của hệ thống.

Module Input

Module Input (đầu vào) có nhiệm vụ nhận tín hiệu từ các thiết bị bên ngoài như:

• Cảm biến
• Nút nhấn
• Công tắc
• Công tắc hành trình

Tín hiệu sau đó được đưa đến CPU để xử lý.

Module Output

Module Output (đầu ra) nhận lệnh từ CPU và truyền tín hiệu đến các thiết bị cần điều khiển như:

• Động cơ
• Van điện từ
• Đèn báo
• Rơ-le
• Cơ cấu chấp hành

Bộ nhớ

Bộ nhớ dùng để lưu chương trình điều khiển và các dữ liệu cần thiết trong quá trình PLC hoạt động.

Nguyên lý hoạt động của PLC

Nguyên lý hoạt động của PLC có thể hiểu qua một chu trình cơ bản:

Input → CPU xử lý → Output

Quá trình này thường diễn ra liên tục khi PLC đang hoạt động.

Bước 1: Nhận tín hiệu đầu vào

PLC nhận tín hiệu từ cảm biến, nút nhấn hoặc các thiết bị đầu vào khác.

Bước 2: Xử lý chương trình

CPU đọc trạng thái đầu vào và thực hiện chương trình điều khiển đã được lập trình.

Bước 3: Xuất tín hiệu điều khiển

Sau khi xử lý, PLC gửi tín hiệu đến các thiết bị đầu ra để thực hiện hành động tương ứng.

Bước 4: Lặp lại chu trình

PLC tiếp tục quét trạng thái đầu vào, xử lý chương trình và cập nhật đầu ra.

Ví dụ: Khi cảm biến phát hiện một sản phẩm trên băng tải, PLC nhận tín hiệu → xử lý điều kiện → kích hoạt cơ cấu đẩy sản phẩm → tiếp tục chờ sản phẩm tiếp theo.

PLC được ứng dụng ở đâu?

PLC được sử dụng rộng rãi trong nhiều lĩnh vực tự động hóa công nghiệp.

Sản xuất công nghiệp

PLC được dùng để điều khiển dây chuyền sản xuất, máy móc, robot và các hệ thống tự động.

Hệ thống băng tải

PLC có thể điều khiển tốc độ, hướng di chuyển và trình tự hoạt động của nhiều băng tải.

Hệ thống đóng gói

Trong ngành thực phẩm và hàng tiêu dùng, PLC được sử dụng để điều khiển các công đoạn như phân loại, đếm sản phẩm, đóng gói và vận chuyển.

Hệ thống bơm và xử lý nước

PLC có thể điều khiển máy bơm, van và giám sát mực nước trong các hệ thống xử lý nước.

Tòa nhà và hệ thống kỹ thuật

PLC còn được sử dụng trong một số hệ thống điều khiển quạt, bơm, chiếu sáng và các thiết bị kỹ thuật.

Ưu điểm của PLC

PLC được sử dụng phổ biến trong tự động hóa nhờ một số ưu điểm:

• Lập trình linh hoạt: Có thể thay đổi chương trình mà không cần thay đổi toàn bộ hệ thống dây điện
• Hoạt động ổn định: Được thiết kế để làm việc trong môi trường công nghiệp
• Điều khiển chính xác: Có thể xử lý nhiều tín hiệu và điều kiện điều khiển
• Dễ mở rộng: Có thể bổ sung module Input/Output tùy theo yêu cầu
• Tiết kiệm thời gian: Giúp tự động hóa nhiều công đoạn thay cho thao tác thủ công

Kết luận

Qua bài viết, có thể trả lời ngắn gọn câu hỏi “PLC là gì?”: PLC là Programmable Logic Controller, hay bộ điều khiển logic khả trình, được sử dụng để điều khiển và tự động hóa máy móc, thiết bị và dây chuyền công nghiệp.

PLC hoạt động dựa trên quá trình nhận tín hiệu đầu vào → CPU xử lý → xuất tín hiệu đầu ra. Bên cạnh đó, phần mềm PLC giúp người dùng lập trình và cấu hình thiết bị theo yêu cầu của từng hệ thống.

Nhờ tính linh hoạt và khả năng tự động hóa, PLC ngày càng được ứng dụng rộng rãi trong sản xuất công nghiệp, băng tải, đóng gói, xử lý nước và nhiều hệ thống điều khiển khác.
