Tụ bù là gì? Vai trò, phân loại và nguyên lý hoạt động

Trong hệ thống điện công nghiệp và dân dụng, việc tối ưu hiệu suất sử dụng điện năng luôn là yếu tố quan trọng hàng đầu. Một trong những giải pháp phổ biến giúp giảm tổn hao điện và nâng cao hiệu quả vận hành chính là sử dụng tụ bù. Vậy tụ bù là gì, hoạt động ra sao và vì sao nó lại đóng vai trò quan trọng trong hệ thống điện? Bài viết dưới đây Tời neo Bảo Tuấn sẽ giúp bạn hiểu rõ khái niệm tụ bù là gì, vai trò, các loại tụ bù phổ biến cũng như nguyên lý hoạt động của thiết bị này một cách dễ hiểu nhất.

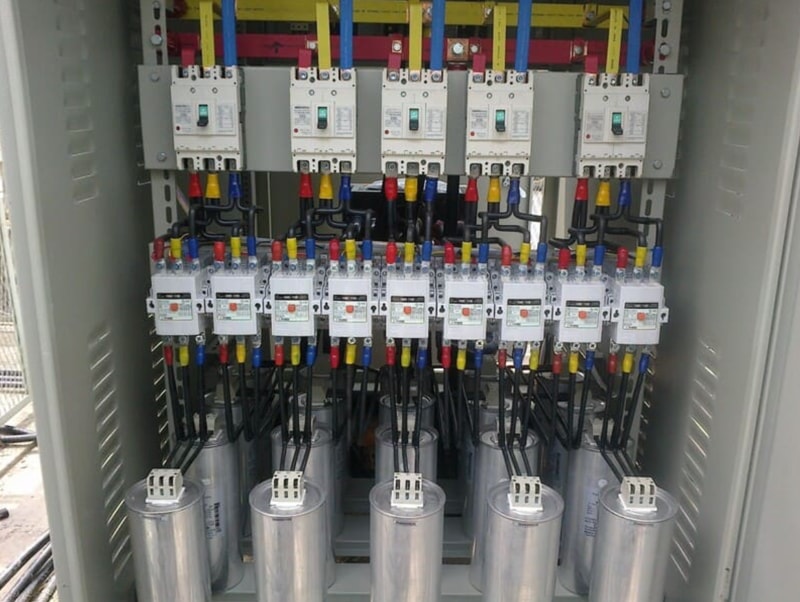

Tụ bù là gì?

Tụ bù là một hệ thống gồm hai dây dẫn đặt gần nhau và được ngăn cách bởi một lớp cách điện (chất điện môi). Tụ điện thường được sử dụng để lưu trữ và phóng điện trong các mạch điện. Để nạp điện cho tụ điện, hai bản cực của nó được nối với nguồn điện; bản cực nối với cực dương sẽ tích tụ điện tích dương, và bản cực nối với cực âm sẽ tích tụ điện tích âm.

Cấu tạo của tụ bù

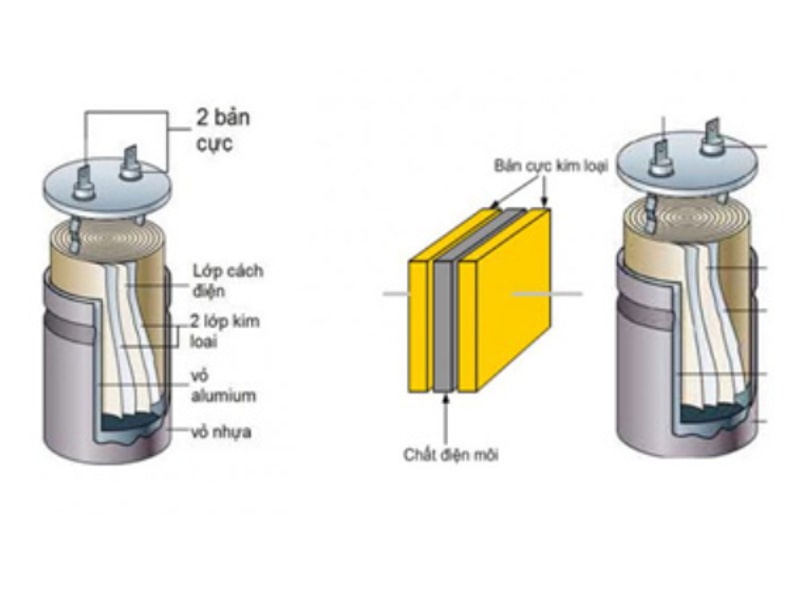

Một tụ điện điển hình bao gồm hai bản cực làm từ lá nhôm dài, được ngăn cách bởi một lớp điện môi bằng giấy ngâm trong dung dịch cách điện.

Toàn bộ tụ điện sau đó được cố định trong một vỏ kín, chỉ có hai đầu của các bản cực lộ ra ngoài.

Xem thêm:

Kích thước tủ điện tiêu chuẩn đúng kỹ thuật

AC là gì? Giải thích dòng điện AC và cách hoạt động chi tiết nhất

Chức năng chính của tụ bù là gì?

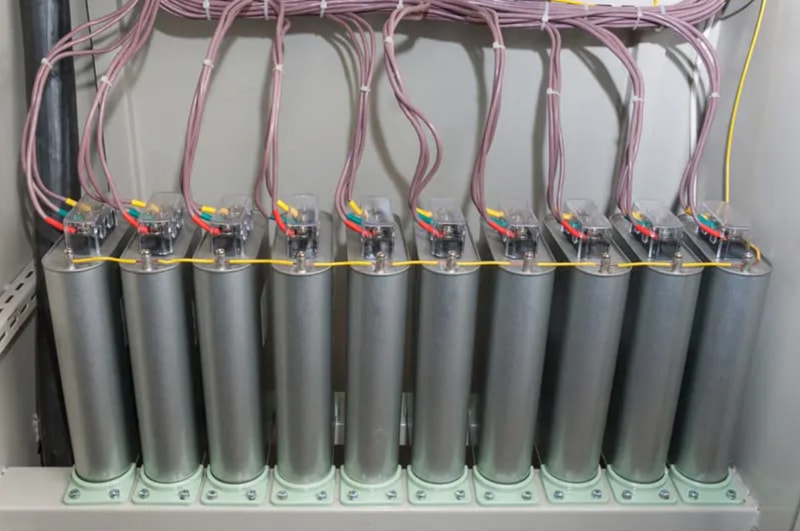

Cải thiện hệ số công suất (cosφ): Các bộ tụ điện cung cấp công suất phản kháng cho tải, giảm lượng công suất phản kháng lấy từ nguồn điện. Kết quả là, hệ số công suất của hệ thống được cải thiện, đạt gần bằng 1, tối ưu hóa hiệu suất truyền tải điện.

Giảm tổn thất điện năng: Hệ số công suất thấp dẫn đến dòng điện cao, gây tổn thất trên đường dây và thiết bị. Các bộ tụ điện giúp giảm dòng điện, do đó giảm thiểu tổn thất điện năng và tiết kiệm chi phí vận hành.

Ổn định điện áp: Sử dụng các bộ tụ điện giúp ổn định điện áp lưới, hạn chế sụt giảm điện áp và đảm bảo hoạt động ổn định của các thiết bị điện trong hệ thống.

Tăng tuổi thọ thiết bị: Bằng cách giảm thiểu dòng điện và ổn định điện áp, các bộ tụ điện bảo vệ các thiết bị điện trong hệ thống, kéo dài tuổi thọ của chúng.

Phân loại tụ bù

Tụ bù khô

Tụ điện khô là loại tụ điện không sử dụng dầu làm môi chất cách điện; thay vào đó, chúng sử dụng chất điện môi rắn hoặc khí. Chúng có thiết kế đơn giản, nhỏ gọn, dễ bảo trì và đặc biệt an toàn trong môi trường có nguy cơ cháy nổ. Tụ điện khô thường được sử dụng trong các hệ thống ngân hàng tụ điện tự động trong tủ điện ở nhà máy, văn phòng và các tòa nhà cao tầng.

Tụ bù dầu

Tụ điện dầu là một loại tụ điện sử dụng dầu cách điện để làm mát và cách điện các bản cực. Dầu giúp tụ điện hoạt động ổn định trong thời gian dài, chịu được tải trọng lớn và phù hợp với môi trường có nhiệt độ cao hoặc công suất tiêu thụ cao.

Phân loại tụ bù điện theo nguyên lý hoạt động

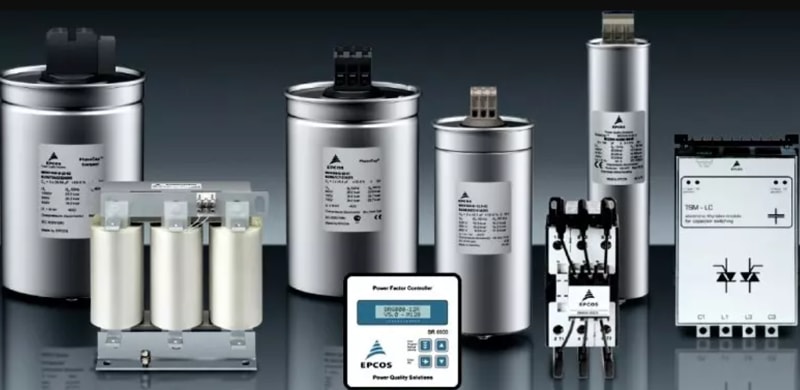

Tụ bù tĩnh

Tụ bù tĩnh là các hệ thống tụ điện được kết nối vĩnh viễn và có khả năng bù công suất không thay đổi theo tải. Chúng thường được thiết kế để bù cho các tải ổn định, ít biến động theo thời gian. Chúng được sử dụng rộng rãi trong các dây chuyền sản xuất đơn lẻ hoặc thiết bị hoạt động liên tục ở mức công suất cố định.

Tụ bù động

Tụ bù động là hệ thống sử dụng bộ điều khiển tự động để bật và tắt các tụ điện dựa trên mức tiêu thụ tải thực tế. Loại hệ thống này cung cấp khả năng phản hồi nhanh, bù chính xác và hệ số công suất tối ưu (cos phi) cho hệ thống điện.

Phân loại tụ bù điện dựa theo điện áp

Tụ điện bù hệ số công suất một pha là loại có điện áp từ 230V-250V, thường được sử dụng trong nhà ở hoặc những nơi có mức tiêu thụ điện năng thấp.

Tụ điện bù hệ số công suất ba pha: Tụ điện bù hệ số công suất ba pha có thể được sử dụng cho nhiều mức điện áp khác nhau, nhưng phổ biến nhất là 415V và 440V. Tụ điện sử dụng cho hai mức điện áp này thường được lắp đặt trong các hệ thống có mức điện áp tiêu chuẩn tương đối ổn định. Tụ điện bù hệ số công suất ba pha được sử dụng rộng rãi trong hệ thống lưới điện của các dự án xây dựng lớn như nhà cao tầng, bệnh viện, chung cư, hoặc trong các nhà máy và khu công nghiệp, v.v.

Nguyên lý hoạt động của tụ bù

Mạch tụ điện hoạt động dựa trên đặc tính của tụ điện, vốn có chức năng lưu trữ năng lượng điện. Khi được mắc song song với tải, các tụ điện trong mạch sẽ tích trữ năng lượng khi điện áp cao và phóng điện khi điện áp thấp. Quá trình nạp và xả của tụ điện tạo ra dòng điện có pha lệch pha 90 độ so với điện áp. Trong khi đó, dòng điện của tải cảm kháng lại có pha lệch pha 90 độ so với điện áp.

Do đó, dòng điện do tụ điện tạo ra sẽ lệch pha với dòng điện do tải cảm kháng tạo ra, nhờ vậy mà triệt tiêu một phần hoặc toàn bộ công suất phản kháng của tải, giúp cải thiện hệ số công suất của hệ thống.

• Công suất phản kháng: Đây là phần công suất không tạo ra công hữu ích, được sinh ra bởi các tải cảm kháng như động cơ điện và máy biến áp.
• Hệ số công suất (cosφ): Cho biết hiệu suất sử dụng năng lượng. Hệ số công suất càng gần 1 thì hiệu suất năng lượng càng cao.
• Tải cảm kháng: Đây là các thiết bị điện có cuộn dây, khi hoạt động sẽ tạo ra từ trường, khiến dòng điện trễ pha so với điện áp.

Bằng cách thêm dòng điện ngược pha với dòng điện do tải cảm kháng tạo ra, các bộ tụ điện giúp giảm thiểu công suất phản kháng, cải thiện hệ số công suất, từ đó giảm tổn thất năng lượng và ổn định điện áp hệ thống.

Kết luận

Có thể thấy, tụ bù không chỉ giúp cải thiện hệ số công suất mà còn góp phần tiết kiệm chi phí điện năng và nâng cao tuổi thọ thiết bị trong hệ thống. Việc lựa chọn đúng loại tụ bù và sử dụng đúng cách sẽ mang lại hiệu quả tối ưu cho cả hệ thống điện công nghiệp lẫn dân dụng. Hy vọng qua bài viết, bạn đã nắm rõ tụ bù là gì cũng như vai trò và nguyên lý hoạt động của nó để ứng dụng hiệu quả trong thực tế.
