Nguồn Xung Là Gì? Cấu Tạo Và Nguyên Lý Hoạt Động Chi Tiết Nhất Từ A-Z

Trong thế giới điện tử hiện đại, từ chiếc sạc điện thoại nhỏ bé đến các hệ thống máy tính phức tạp, bộ nguồn luôn giữ vai trò quan trọng. Tuy nhiên, không phải ai cũng hiểu rõ nguồn xung là gì và vì sao chúng gần như thay thế hoàn toàn nguồn biến áp truyền thống. Bài viết này sẽ giúp bạn nắm nhanh cấu tạo, nguyên lý hoạt động và ưu – nhược điểm của loại nguồn đặc biệt này.

Nếu bạn muốn tìm hiểu thêm cách nguồn điện được ứng dụng trong thiết bị cơ khí như tời neo, có thể tham khảo tại Tời Neo Bảo Tuấn

1. Nguồn xung là gì?

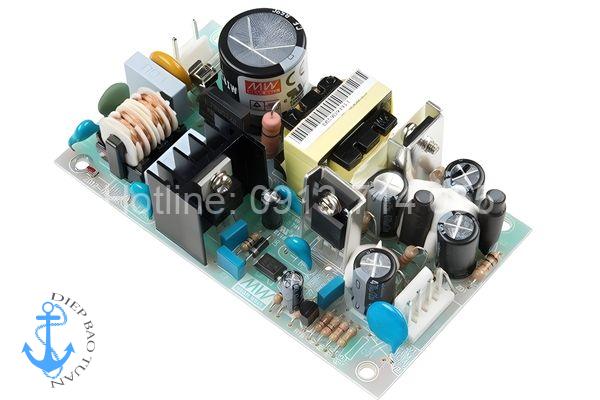

Nguồn xung (tên tiếng Anh là Switching Power Supply – SMPS) là một bộ nguồn có chức năng biến đổi từ nguồn điện xoay chiều (AC) sang nguồn điện một chiều (DC).

Khác với nguồn tuyến tính sử dụng biến áp sắt từ cồng kềnh, nguồn xung sử dụng mạch điện tử kết hợp với một biến áp xung hoạt động ở tần số cao.

Nhờ cơ chế chuyển đổi năng lượng hiệu quả thông qua việc đóng ngắt (switching) liên tục, nguồn xung cho hiệu suất cao hơn và kích thước nhỏ gọn hơn rất nhiều.

Ngày nay, bạn có thể dễ dàng bắt gặp nguồn xung trong hầu hết các thiết bị gia đình như:

• Sạc điện thoại, laptop.
• Tivi, đầu đĩa, dàn âm thanh.
• Bếp từ, lò vi sóng, nồi cơm điện tử.

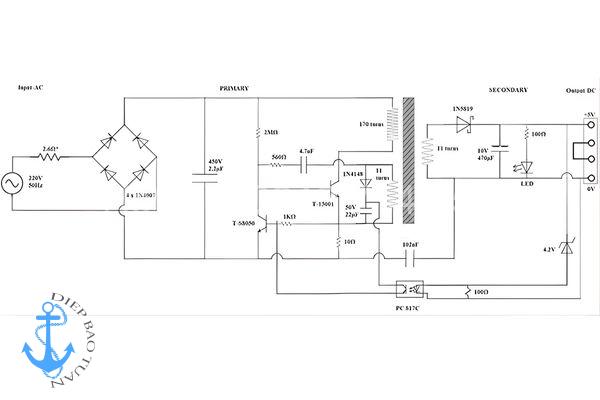

2. Cấu tạo nguồn xung gồm những bộ phận nào?

Để hiểu sâu hơn về nguồn xung là gì, chúng ta cần “mổ xẻ” cấu tạo bên trong của nó. Mặc dù có nhiều thiết kế mạch khác nhau, nhưng về cơ bản, một bộ nguồn xung chuẩn sẽ bao gồm các khối chức năng chính sau đây:

2.1. Biến áp xung (Switching Transformer)

Đây là linh kiện quan trọng nhất, được làm từ các cuộn dây quấn trên lõi từ (thường là lõi Ferit).

Khác với biến áp thường dùng lõi thép kỹ thuật điện hoạt động ở tần số thấp (50-60Hz), biến áp xung hoạt động tốt ở dải tần số rất cao (từ vài chục KHz đến hàng MHz). Điều này giúp kích thước của biến áp nhỏ gọn hơn rất nhiều nhưng công suất vẫn rất lớn.

2.2. Cầu chì bảo vệ (Fuse)

Nhiệm vụ của cầu chì là bảo vệ mạch nguồn khỏi các sự cố quá tải hoặc ngắn mạch. Khi xảy ra sự cố, cầu chì sẽ đứt để ngắt mạch, bảo vệ các linh kiện đắt tiền phía sau.

2.3. Cuộn chống nhiễu và tụ lọc sơ cấp

Trước khi dòng điện đi vào xử lý, nó cần đi qua cuộn lọc nhiễu và tụ lọc.

• Cuộn chống nhiễu: Ngăn chặn nhiễu cao tần từ lưới điện đi vào mạch và ngược lại.
• Tụ lọc sơ cấp: Tích trữ năng lượng điện sau khi đã được chỉnh lưu, giúp điện áp đầu vào bằng phẳng hơn.

2.4. Sò công suất (Switching Element)

Đây được ví như “trái tim” của mạch dao động. Sò công suất thường là các linh kiện bán dẫn như Transistor, MOSFET hoặc IGBT.

Nhiệm vụ của nó là đóng cắt dòng điện liên tục theo một tần số cao do mạch điều khiển tạo ra, giúp biến áp xung hoạt động.

2.5. Đi-ốt chỉnh lưu (Rectifier Diodes)

Trong cấu tạo nguồn xung, đi-ốt đóng vai trò chuyển đổi dòng điện xoay chiều (AC) thành một chiều (DC). Có hai vị trí thường thấy:

• Chỉnh lưu đầu vào: Biến đổi điện áp 220V AC thành DC điện áp cao.
• Chỉnh lưu đầu ra: Biến đổi điện áp AC tần số cao sau biến áp thành DC điện áp thấp (5V, 12V, 24V…) để cấp cho tải.

2.6. IC điều khiển và mạch hồi tiếp (Feedback)

Để điện áp đầu ra luôn ổn định dù điện áp đầu vào thay đổi, nguồn xung cần một “bộ não” điều khiển:

• IC dao động (PWM Controller): Tạo ra xung điều khiển việc đóng ngắt của sò công suất.
• Opto quang (Optocoupler) & IC TL431: Tạo thành mạch hồi tiếp, giám sát điện áp đầu ra và báo về cho IC dao động biết để tự động điều chỉnh.

3. Nguyên lý hoạt động nguồn xung diễn ra như thế nào?

Sau khi nắm rõ cấu tạo, chúng ta sẽ đi vào phần cốt lõi: Nguyên lý hoạt động nguồn xung. Quá trình này có thể tóm tắt qua 4 giai đoạn chính:

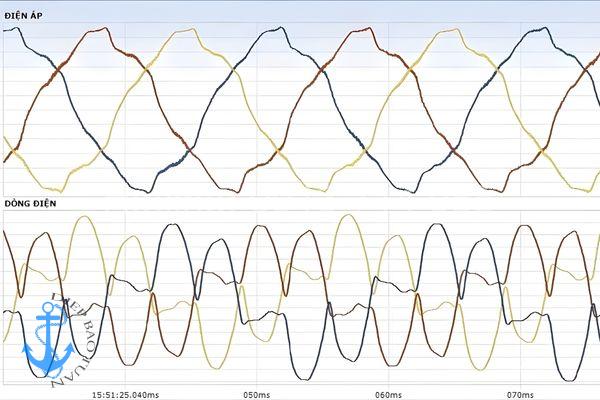

Giai đoạn 1: Chỉnh lưu và lọc nguồn đầu vào

Nguồn điện xoay chiều 220V AC từ lưới điện dân dụng đi qua các cuộn lọc nhiễu, sau đó được chỉnh lưu qua cầu Diode và tụ lọc sơ cấp. Kết quả thu được là một điện áp một chiều (DC) phẳng, có giá trị khoảng 300V (đối với lưới 220V).

Giai đoạn 2: Tạo dao động cao tần

Điện áp DC 300V này không đi thẳng ra tải mà đi qua cuộn sơ cấp của biến áp xung. Tại đây, sò công suất (MOSFET/Transistor) sẽ đóng ngắt liên tục với tốc độ rất nhanh (hàng chục ngàn lần mỗi giây) dưới sự điều khiển của IC dao động.

Hành động đóng ngắt này tạo ra một từ trường biến thiên tần số cao trên lõi biến áp, từ đó cảm ứng sang cuộn thứ cấp một điện áp xoay chiều tần số cao.

Giai đoạn 3: Chỉnh lưu và lọc đầu ra

Điện áp xoay chiều tần số cao ở cuộn thứ cấp sẽ được đi qua các Đi-ốt xung (loại đi-ốt đóng ngắt nhanh) để chỉnh lưu lại thành điện một chiều. Sau đó, nó tiếp tục đi qua các tụ lọc thứ cấp để san phẳng dòng điện, tạo ra điện áp DC ổn định (ví dụ: 5V, 12V) cung cấp cho thiết bị.

Giai đoạn 4: Ổn áp và bảo vệ

Trong quá trình hoạt động, mạch hồi tiếp sẽ liên tục đo đạc điện áp đầu ra. Nếu điện áp ra bị sụt (do tải nặng) hoặc tăng cao (do điện lưới tăng), mạch hồi tiếp sẽ báo về IC dao động.

IC sẽ tự động điều chỉnh độ rộng xung (PWM) để sò công suất đóng ngắt nhanh hơn hoặc chậm hơn, giúp điện áp đầu ra luôn giữ ở mức ổn định.

4. Các loại nguồn xung phổ biến hiện nay

Dựa trên cấu trúc mạch, nguồn xung được chia thành nhiều loại khác nhau để phục vụ các mục đích riêng biệt:

• Nguồn xung Buck (Buck Converter): Dùng để hạ áp (giảm điện áp đầu ra so với đầu vào).
• Nguồn xung Boost (Boost Converter): Dùng để tăng áp (kích điện áp đầu ra cao hơn đầu vào).
• Nguồn Flyback: Loại phổ biến nhất trong các thiết bị công suất nhỏ và trung bình (sạc điện thoại, TV, máy tính). Đặc điểm là cách ly tốt và chi phí rẻ.
• Nguồn Push-Pull (Đẩy kéo): Dùng cho các hệ thống cần công suất lớn, hiệu suất cao.

5. So sánh Nguồn xung và Nguồn biến áp (Nguồn tuyến tính)

Tại sao nguồn xung lại thay thế nguồn biến áp? Hãy cùng xem bảng so sánh dưới đây:

Từ bảng trên, ta thấy nguồn xung vượt trội về hiệu suất và tính kinh tế, phù hợp cho xu hướng thiết bị điện tử ngày càng nhỏ gọn. Tuy nhiên, với các thiết bị âm thanh High-end (Hi-Fi) đòi hỏi độ sạch của nguồn điện cực cao, nguồn biến áp vẫn được ưu tiên sử dụng.

6. Câu hỏi thường gặp về nguồn xung (FAQ)

Dưới đây là một số thắc mắc phổ biến khi tìm hiểu về nguồn xung là gì:

6.1. Tại sao nguồn xung hay bị hỏng sò công suất?

Do sò công suất phải hoạt động đóng ngắt liên tục ở điện áp và tần số cao, nên nó sinh nhiệt rất lớn. Nếu tản nhiệt không tốt hoặc linh kiện kém chất lượng, sò rất dễ bị chập cháy.

6.2. Làm sao để nhận biết nguồn xung bị hỏng?

Dấu hiệu thường gặp là cầu chì bị nổ đen, tụ điện bị phồng rộp, hoặc đo điện áp đầu ra bằng 0V. Một số trường hợp nguồn phát ra tiếng rít nhỏ (do biến áp rung ở tần số nghe được).

6.3. Nguồn xung có bền không?

Tuổi thọ của nguồn xung phụ thuộc rất lớn vào chất lượng linh kiện, đặc biệt là tụ điện. Nếu sử dụng đúng tải và môi trường thoáng mát, nguồn xung có thể hoạt động bền bỉ trong nhiều năm.

7. Kết luận

Qua bài viết này, hy vọng bạn đã hiểu rõ nguồn xung là gì, nắm được cấu tạo nguồn xung cũng như nguyên lý hoạt động của nó. Có thể thấy, sự ra đời của nguồn xung là một bước tiến lớn, giúp các thiết bị điện tử ngày nay trở nên thông minh và nhỏ gọn hơn.

Nếu bạn đang gặp vấn đề về nguồn xung hoặc cần tư vấn về linh kiện điện tử, đừng ngần ngại để lại bình luận bên dưới nhé!
