Máy phay là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng

Trong lĩnh vực cơ khí chế tạo, máy phay được xem là một trong những thiết bị gia công kim loại đa năng và quan trọng nhất. Với khả năng cắt gọt chính xác, tạo ra nhiều dạng bề mặt phức tạp và xử lý được đa dạng vật liệu, máy phay đóng vai trò không thể thiếu trong cả sản xuất công nghiệp lẫn chế tác thủ công. Bài viết này Tời neo Bảo Tuấn sẽ giúp bạn hiểu rõ máy phay là gì, cấu tạo ra sao, nguyên lý hoạt động như thế nào và những ứng dụng thực tế của nó trong đời sống sản xuất.

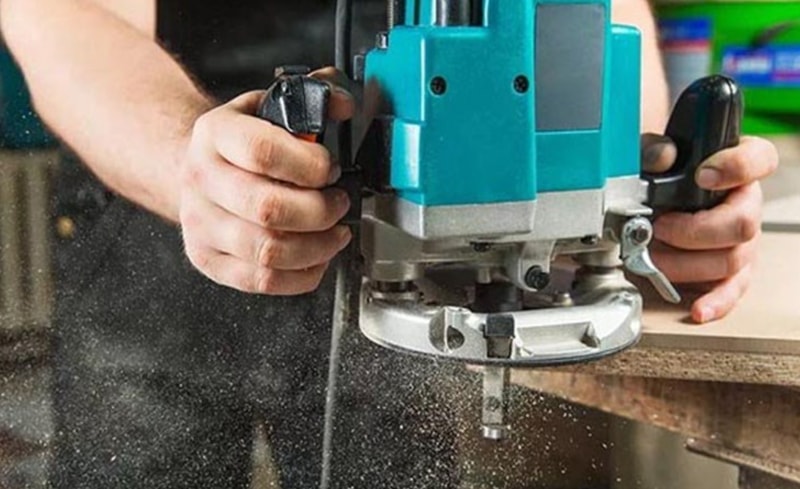

Máy phay là gì?

Máy phay là thiết bị gia công cơ khí sử dụng dao phay quay tròn để cắt gọt vật liệu, tạo ra các bề mặt phẳng, rãnh, bánh răng hoặc các chi tiết phức tạp khác. Máy hoạt động dựa trên chuyển động quay của dao phay kết hợp với chuyển động tịnh tiến của phôi hoặc bàn máy. Lịch sử máy phay bắt đầu từ thế kỷ 19, khi các nhà phát minh như Eli Whitney và Simeon North cải tiến công cụ gia công để đáp ứng nhu cầu sản xuất hàng loạt. Đến nay, máy phay đã phát triển mạnh mẽ với sự ra đời của công nghệ CNC, nâng cao độ chính xác và hiệu quả.

So với các loại máy gia công khác, máy phay khác biệt ở khả năng tạo ra các bề mặt phức tạp và đa dạng. Máy tiện chủ yếu gia công các chi tiết tròn xoay, trong khi máy bào tập trung vào bề mặt phẳng dài. Máy phay, với dao phay đa dạng, có thể thực hiện nhiều loại gia công khác nhau, từ cắt rãnh đến tạo hình khuôn mẫu.

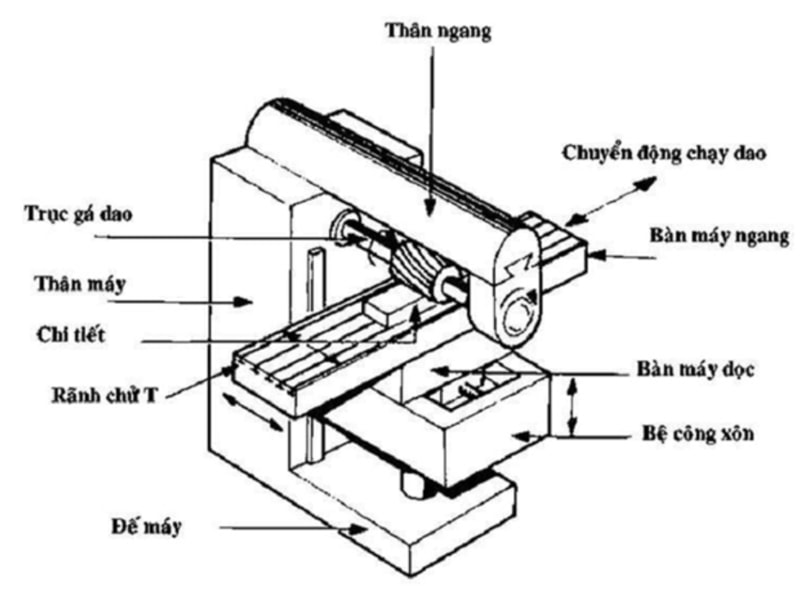

Cấu tạo của máy phay

Máy phay bao gồm các bộ phận chính sau:

• Phần đế: Là nền tảng chịu lực, đảm bảo độ ổn định cho toàn bộ máy trong quá trình vận hành. Đế thường được làm từ gang đúc để chống rung và chịu tải tốt.
• Thân máy: Là cấu trúc chính đỡ các bộ phận khác, chứa động cơ và các cơ cấu truyền động.
• Bàn máy: Nơi đặt phôi gia công, có thể di chuyển theo các trục X, Y, Z để thực hiện cắt gọt.
• Trục chính: Bộ phận gắn dao phay, quay với tốc độ cao để thực hiện quá trình cắt.
• Cơ cấu chạy dao: Điều chỉnh chuyển động của bàn máy hoặc dao phay, bao gồm cơ cấu chạy dao dọc, ngang và đứng.
• Hệ thống điều khiển: Có thể là thủ công (sử dụng tay quay) hoặc CNC (điều khiển bằng máy tính), giúp lập trình và tự động hóa quy trình gia công.

Nguyên lý hoạt động của máy phay

Nguyên lý hoạt động của máy phay là quá trình gia công bề mặt bằng cách loại bỏ vật liệu không mong muốn thông qua một dụng cụ cắt gọi là dao phay. Máy phay thường được sử dụng để gia công các chi tiết kim loại, gỗ hoặc nhựa. Trong quá trình vận hành, dao phay quay quanh trục chính của máy và tiếp xúc với bề mặt cần gia công, loại bỏ một lượng vật liệu nhất định để tạo ra hình dạng và kích thước mong muốn. Nguyên lý này giúp tạo ra các chi tiết chính xác và nhẵn mịn, phục vụ nhiều mục đích khác nhau trong công nghiệp và sản xuất.

Phân loại máy phay

Máy phay cơ

Máy phay cơ là loại máy truyền thống hoạt động dựa trên sự điều khiển của người vận hành. Loại máy này phù hợp với các xưởng cơ khí nhỏ hoặc các công việc đòi hỏi sự linh hoạt trong gia công.

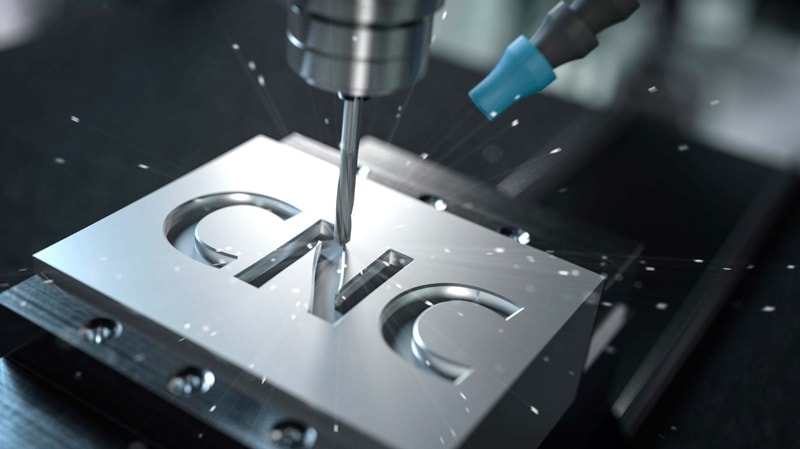

Máy phay CNC

Máy phay CNC là máy móc hiện đại được điều khiển bằng máy tính, cho phép gia công chính xác và tự động. Máy phay CNC giúp tăng hiệu suất và giảm sai sót trong quá trình gia công.

Máy phay ngang

Máy phay ngang có trục chính nằm ngang và thường được sử dụng để gia công các bề mặt lớn và dài. Loại máy này phù hợp để cắt ngang hoặc phay các bề mặt phẳng.

Máy phay đứng

Máy phay đứng có trục chính thẳng đứng và thường được sử dụng để phay các bề mặt nhỏ và gia công các chi tiết. Chúng phổ biến để gia công các chi tiết nhỏ và các công việc đòi hỏi độ chính xác cao.

Máy phay gỗ bàn

Máy phay gỗ bàn thường được sử dụng trong ngành mộc, giúp xử lý các sản phẩm gỗ với độ chính xác cao và tạo ra các chi tiết phức tạp.

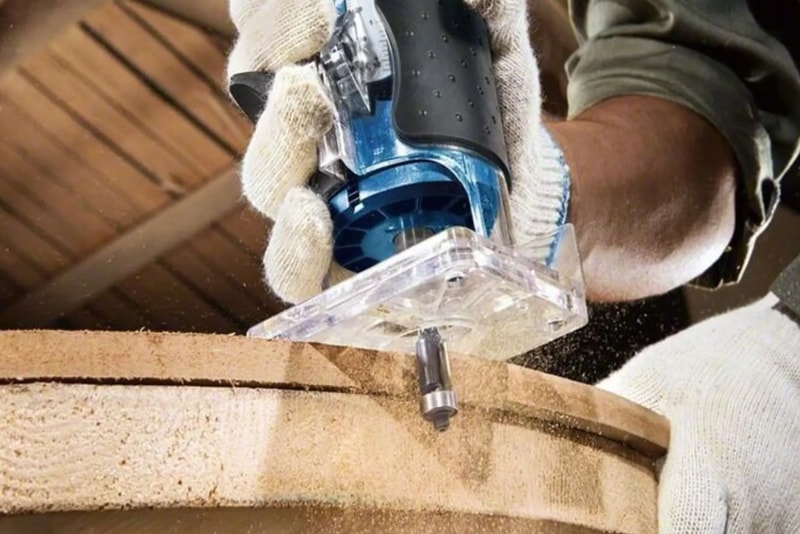

Ứng dụng thực tế của máy phay

Máy phay được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và độ chính xác cao. Các ứng dụng phổ biến bao gồm:

• Gia công bề mặt: Tạo bề mặt phẳng, bậc, rãnh trên kim loại hoặc phi kim loại.
  Gia công chi tiết phức tạp: Sản xuất bánh răng, cam, khuôn mẫu cho ngành ô tô, hàng không, và điện tử.
  Sản xuất chi tiết y tế: Chế tạo các bộ phận của thiết bị y tế như khớp nối nhân tạo, dụng cụ phẫu thuật.
  Chế tác vật liệu phi kim loại: Gia công gỗ, nhựa, composite trong nội thất và công nghiệp nhẹ.
• Máy phay CNC đặc biệt được ưa chuộng trong sản xuất hàng loạt, giúp tạo ra các chi tiết có độ chính xác cao trong thời gian ngắn, đáp ứng yêu cầu khắt khe của các ngành công nghiệp hiện đại.

Ưu điểm và hạn chế của máy phay

Ưu điểm

Độ chính xác cao: Máy phay, đặc biệt là máy CNC, cho phép gia công chi tiết với sai số cực nhỏ.
Đa dạng bề mặt gia công: Có thể tạo ra nhiều loại bề mặt từ phẳng, rãnh đến các hình dạng phức tạp.
Năng suất vượt trội: Tự động hóa giúp tăng tốc độ sản xuất, giảm thời gian gia công so với phương pháp thủ công.

Hạn chế

Chi phí đầu tư cao: Máy phay CNC có giá thành lớn, đòi hỏi đầu tư ban đầu đáng kể.
Yêu cầu nhân lực có tay nghề: Vận hành máy phay, đặc biệt là máy CNC, cần kỹ thuật viên được đào tạo bài bản.

Kết luận

Máy phay là công cụ không thể thiếu trong ngành cơ khí chế tạo, với cấu tạo tinh vi, nguyên lý hoạt động dựa trên cắt gọt kim loại và khả năng ứng dụng đa dạng. Từ gia công chi tiết nhỏ trong ngành y tế đến sản xuất linh kiện lớn cho ô tô, hàng không, máy phay đã khẳng định vai trò quan trọng trong sản xuất công nghiệp hiện đại. Dù có hạn chế về chi phí và yêu cầu kỹ thuật, lợi ích mà máy phay mang lại, đặc biệt là dòng máy CNC, là không thể phủ nhận. Với sự phát triển của công nghệ, máy phay sẽ tiếp tục đóng vai trò cốt lõi trong việc đáp ứng nhu cầu gia công ngày càng phức tạp.
