Mặt bích là gì? Các loại mặt bích và ứng dụng trong đường ống

Trong các hệ thống đường ống công nghiệp, mặt bích là chi tiết không thể thiếu, giữ vai trò kết nối các đoạn ống, van, máy bơm hay thiết bị khác lại với nhau một cách chắc chắn và an toàn. Với thiết kế linh hoạt, mặt bích không chỉ giúp việc lắp đặt, tháo dỡ trở nên dễ dàng mà còn đảm bảo độ kín khít, hạn chế rò rỉ và đáp ứng được nhiều điều kiện làm việc khắt khe. Hiện nay, có nhiều loại mặt bích được chế tạo theo tiêu chuẩn khác nhau để phù hợp với từng lĩnh vực ứng dụng. Hãy cùng Tời neo Bảo Tuấn tìm hiểu mặt bích là gì nhé.

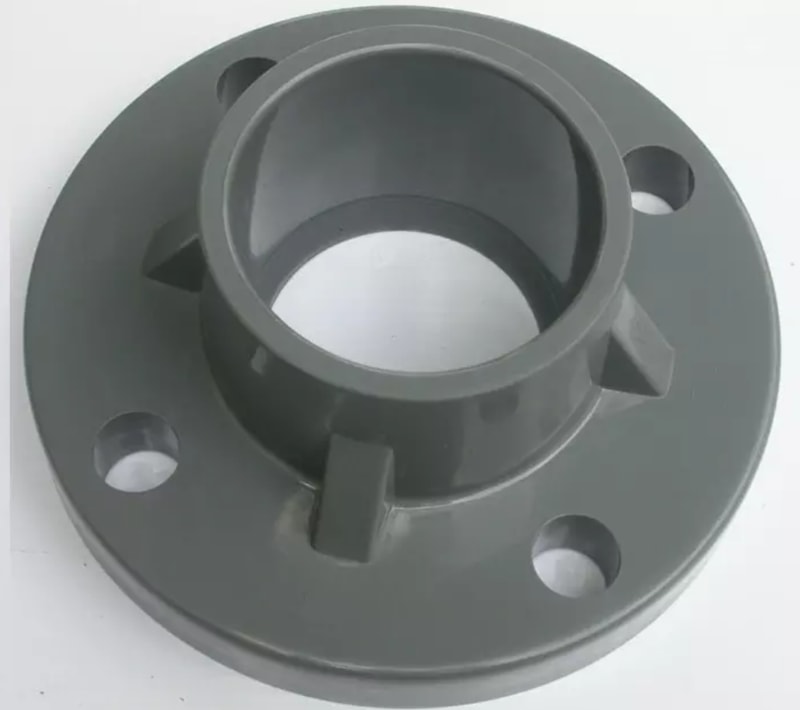

Mặt bích là gì?

Mặt bích (Flange) hay còn gọi là bích (Flange) trong tiếng Anh. Đây là loại phụ kiện ống vuông hoặc tròn dùng để nối 2 đường ống. Ngoài ra, phụ kiện này còn có thể dùng để bịt kín đường ống và ngăn dòng chảy của chất lỏng.

Mặt bích là loại phụ kiện ống được sử dụng rộng rãi sau khi hàn. Sử dụng phụ kiện này giúp việc tháo lắp, bảo trì, sửa chữa hoặc cải tạo hệ thống đường ống trở nên dễ dàng và nhanh chóng hơn.

Các loại mặt bích phổ biến hiện nay

Mặt bích ren

Dòng sản phẩm này được thiết kế để gắn vào đường ống bằng phụ kiện ren. Tuy nhiên, nhược điểm của sản phẩm này là khi chịu áp lực cao, mối nối ren khá yếu và dễ bị rò rỉ. Khi sử dụng mặt bích ren, cần chú ý đến độ dày thành ống để tránh hư hỏng tại mối nối giữa ren ống và sản phẩm.

Mặt bích rời

Mặt bích rời thường được sử dụng với các đoạn ống ngắn được hàn trực tiếp vào ống và được cố định bằng khớp nối. Đây là phụ kiện phù hợp cho các hệ thống đường ống áp suất thấp, ngắn.

Mặt bích cổ hàn

Cổ của dòng sản phẩm này được hàn vào mối nối bằng phương pháp hàn vát mép hoặc hàn trực tiếp vào đường ống. Mặt bích hàn thường được sử dụng ở những vị trí quan trọng, cần kiểm tra bằng phương pháp trực quan và siêu âm để đảm bảo chất lượng mối hàn.

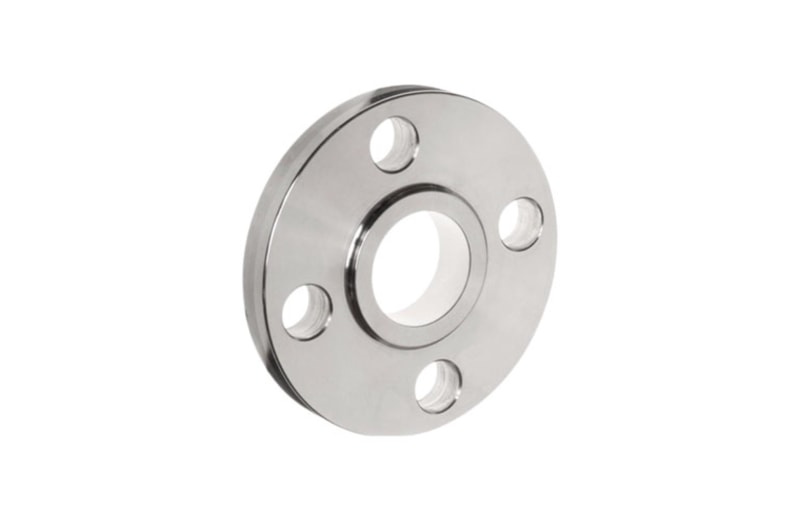

Mặt bích trượt

Đường kính trong của mặt bích này lớn hơn đường kính ống, do đó nó có thể trượt tự do trên đường ống. Ngoài ra, mặt bích này cũng không có nắp đúc như mặt bích hàn ổ cắm.

Ứng dụng của mặt bích trong đường ống

Mặt bích là bộ phận quan trọng giúp kết nối các đoạn ống, van, máy bơm hay các thiết bị khác trong hệ thống đường ống. Nhờ tính linh hoạt và khả năng tháo lắp dễ dàng, mặt bích được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp:

Ngành dầu khí và khí đốt

• Sử dụng mặt bích để kết nối các đường ống dẫn dầu, khí đốt và các thiết bị xử lý.
• Đảm bảo khả năng chịu áp suất và nhiệt độ cao, đồng thời dễ dàng bảo trì, kiểm tra khi cần.

Hệ thống cấp và thoát nước

• Dùng trong các đường ống truyền dẫn nước sạch, nước thải, hệ thống xử lý nước.
• Mặt bích giúp kết nối các ống lớn, thuận tiện cho việc tháo rời để vệ sinh, bảo dưỡng.

Ngành công nghiệp hóa chất và dược phẩm

• Đường ống thường vận chuyển các loại hóa chất ăn mòn, dung môi, dược liệu.
• Mặt bích bằng thép không gỉ hoặc hợp kim đặc biệt giúp chống ăn mòn, đảm bảo an toàn và độ bền.

Nhà máy điện (nhiệt điện, thủy điện, điện hạt nhân)

• Được ứng dụng trong các hệ thống đường ống hơi, nước làm mát, và dẫn nhiên liệu.
• Yêu cầu mặt bích có khả năng chịu áp suất và nhiệt độ cao, độ kín khít tuyệt đối.

Hệ thống phòng cháy chữa cháy (PCCC)

• Mặt bích dùng để kết nối các đoạn ống dẫn nước, bơm và thiết bị cứu hỏa.
• Giúp hệ thống dễ dàng mở rộng, thay thế và bảo trì khi có sự cố.

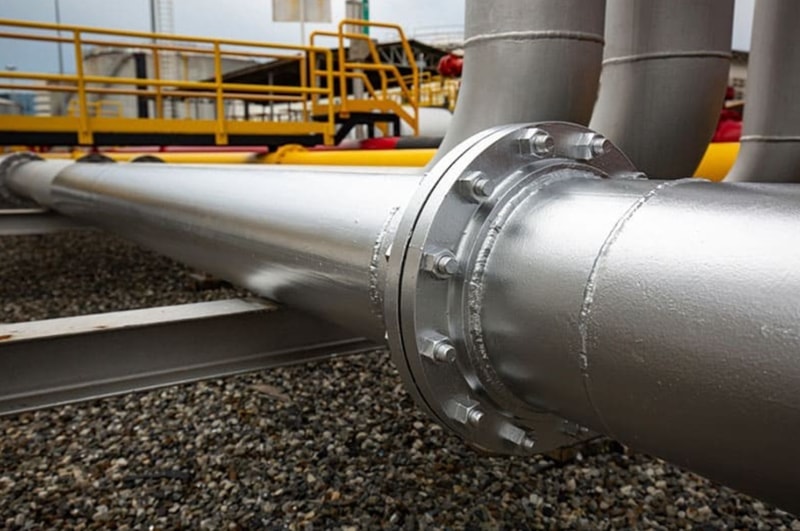

Công nghiệp đóng tàu và hàng hải

• Kết nối các đường ống dẫn nhiên liệu, nước ngọt, nước biển và hệ thống khí nén.
• Đòi hỏi vật liệu chống ăn mòn tốt trong môi trường biển.

Tại sao cần sử dụng mặt bích trong thiết kế đường ống?

Với nhiều chủng loại, kích thước và cấu trúc khác nhau, mặt bích là phụ kiện quan trọng trong hệ thống đường ống và thiết bị công nghiệp. Dưới đây là những ưu điểm nổi bật của mặt bích và lý do tại sao chúng ta cần sử dụng mặt bích thay vì bất kỳ phụ kiện nào khác:

• Tăng tính đồng nhất và độ chính xác. Mặt bích được thiết kế để đảm bảo kết nối chắc chắn giữa các bộ phận. Khi các bộ phận được kết nối chặt chẽ với nhau, nó giúp đảm bảo tính đồng nhất và độ chính xác trong toàn bộ hệ thống. Giảm thiểu sự khác biệt về kích thước, hình dạng và vị trí của các bộ phận, giúp hệ thống hoạt động hiệu quả hơn.
• Lắp đặt và bảo trì đường ống dễ dàng. Khi cần thay thế hoặc bảo trì các bộ phận trong hệ thống, chỉ cần tháo mặt bích để sửa chữa đoạn ống.
• Giảm thiểu rò rỉ và hỏng hóc trong đường ống. Khi được lắp đặt đúng cách, mặt bích giúp giảm thiểu rò rỉ và hỏng hóc trong hệ thống đường ống và thiết bị công nghiệp. Điều này giúp hệ thống hoạt động hiệu quả hơn và giảm chi phí sửa chữa.
• Tăng tính linh hoạt trong thi công. Với mặt bích, các bộ phận có thể được kết nối lại với nhau một cách dễ dàng và nhanh chóng.
• Tăng cường an toàn trong vận hành. Khi được lắp đặt đúng cách và đáp ứng các thông số kỹ thuật, mặt bích giúp giảm thiểu nguy cơ rò rỉ và hỏng hóc hệ thống, tăng cường an toàn cho nhân viên và môi trường.

Kết luận

Mặt bích là bộ phận quan trọng, giúp hệ thống đường ống vận hành an toàn, hiệu quả và dễ dàng bảo trì. Việc nắm rõ đặc điểm, phân loại và ứng dụng của các loại mặt bích sẽ giúp kỹ sư, doanh nghiệp hay đơn vị thi công lựa chọn được sản phẩm phù hợp với yêu cầu kỹ thuật và môi trường làm việc. Có thể nói, mặt bích chính là “mắt xích” quan trọng trong mọi hệ thống đường ống hiện đại.
