Điện 3 pha là gì? Cấu tạo, nguyên lý và ứng dụng thực tế

Trong các hệ thống điện công nghiệp, điện 3 pha là một khái niệm quen thuộc và đóng vai trò quan trọng trong việc truyền tải điện năng hiệu quả. Tuy nhiên, đối với nhiều người không chuyên, cụm từ “điện 3 pha” vẫn còn khá mơ hồ. Vậy điện 3 pha là gì?, nó hoạt động như thế nào, có cấu tạo ra sao và được ứng dụng vào những lĩnh vực nào? Bài viết dưới đây Tời neo Bảo Tuấn sẽ giúp bạn hiểu rõ mọi kiến thức cơ bản và thực tiễn liên quan đến hệ thống điện này.

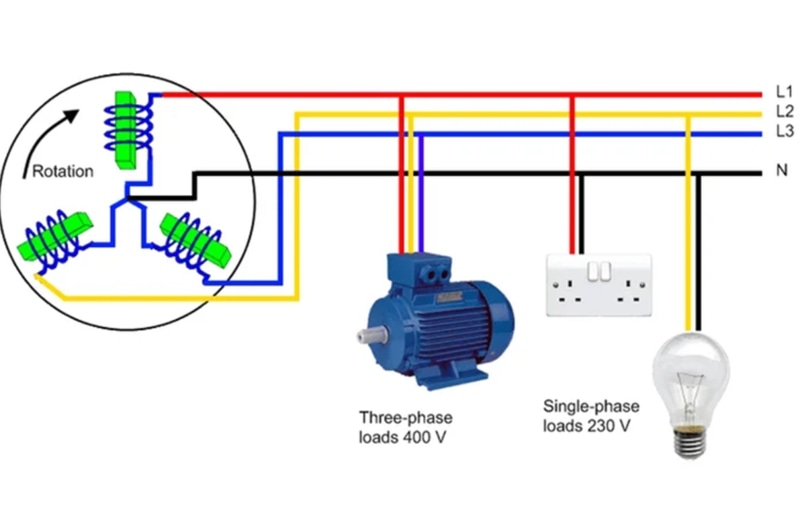

Điện 3 pha là gì?

Điện 3 pha là một hệ thống truyền tải và phân phối điện năng sử dụng ba dòng điện xoay chiều có cùng biên độ, cùng tần số nhưng lệch pha nhau 120 độ. Đây là hình thức cấp điện phổ biến trong công nghiệp và những nơi tiêu thụ điện lớn, giúp đảm bảo hiệu suất truyền tải cao và ổn định.

Điện 3 pha thường được dùng cho các động cơ điện công suất lớn, máy móc sản xuất, hệ thống chiếu sáng công cộng, thang máy, điều hòa trung tâm, và các tòa nhà cao tầng.

Nguyên lý hoạt động của điện 3 pha

Nguyên lý hoạt động của hệ thống điện 3 pha dựa trên sự quay của từ trường trong máy phát điện:

• Trong máy phát điện 3 pha, ba cuộn dây được đặt lệch nhau 120 độ trên stato.
• Khi rotor quay, từ trường biến thiên sẽ tạo ra ba dòng điện xoay chiều lệch pha nhau 120°.
• Nhờ cấu trúc này, hệ thống điện 3 pha cung cấp điện liên tục, mượt mà hơn so với điện 1 pha.
• Khi truyền tải điện đi xa, điện 3 pha sẽ giảm thiểu tổn thất năng lượng và ổn định hơn rất nhiều.

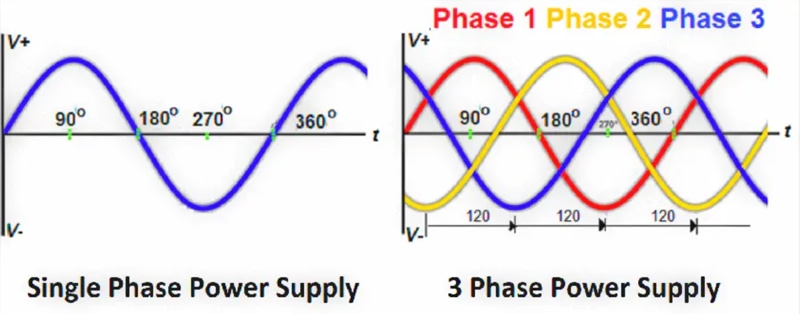

Sự khác nhau giữa điện 1 pha và điện 3 pha

Hiệu điện thế

Điện 1 pha tại Việt Nam có điện áp tiêu chuẩn là 220V. Một số quốc gia khác như Nhật Bản, Đài Loan, Hoa Kỳ… sử dụng mức điện áp khác nhau như 110V, 100V, 120V.

Điện 3 pha tại Việt Nam có điện áp tiêu chuẩn là 380V. Tại Mỹ, điện áp 3 pha là 220V và tại Nhật là 200V.

Xem thêm:

Dây dẫn điện: Cấu tạo, phân loại và ứng dụng

Công suất watt là gì ? Cách tính công suất điện tiêu thụ

Đối tượng sử dụng

Điện 1 pha được sử dụng chủ yếu cho các thiết bị gia dụng và thiết bị có công suất thấp như quạt, tivi, tủ lạnh, máy giặt,… vì những thiết bị này không tiêu tốn nhiều điện năng.

Điện 3 pha thích hợp cho các thiết bị công nghiệp hoặc hệ thống sản xuất có công suất lớn như động cơ điện, máy móc, thiết bị sản xuất… giúp tiết kiệm điện năng và đảm bảo hoạt động ổn định. Ngoài ra, một số hộ gia đình có điện 3 pha còn lắp đặt thêm máy biến áp để lấy đầu ra 220V phục vụ sinh hoạt hằng ngày.

Ưu điểm của điện 3 pha

Điện 3 pha có nhiều ưu điểm nổi bật, đặc biệt là trong các ứng dụng công nghiệp. Những ưu điểm này bao gồm:

• Hiệu suất cao: Điện 3 pha có khả năng truyền tải năng lượng hiệu quả hơn, giảm thiểu tổn thất năng lượng so với điện 1 pha.
• Ổn định: Hệ thống điện 3 pha cung cấp dòng điện ổn định, giảm thiểu tình trạng ngắt quãng, rung lắc và giúp thiết bị hoạt động êm ái hơn.
• Tiết kiệm năng lượng: Với cấu trúc đặc biệt, điện 3 pha giúp tiết kiệm năng lượng và giảm chi phí vận hành.
• Phù hợp với công suất lớn: Điện 3 pha có khả năng đáp ứng nhu cầu năng lượng của các thiết bị công suất lớn, giúp tăng hiệu suất sản xuất và vận hành.

Ứng dụng thực tế của điện 3 pha

Trong các nhà máy và xí nghiệp công nghiệp

Điện ba pha được sử dụng rộng rãi trong các nhà máy và doanh nghiệp công nghiệp để vận hành máy móc và thiết bị công suất lớn. Các thiết bị như máy nén khí, máy bơm và máy gia công cơ khí thường yêu cầu nguồn điện ba pha ổn định và mạnh mẽ để hoạt động hiệu quả.

Hệ thống điều hòa không khí lớn và các thiết bị làm lạnh công nghiệp

Tại các tòa nhà lớn và khu công nghiệp, hệ thống điều hòa không khí và thiết bị làm lạnh công nghiệp thường sử dụng điện 3 pha để đảm bảo hoạt động ổn định và hiệu quả. Điện 3 pha giúp giảm thiểu tình trạng quá tải và tăng hiệu suất của các hệ thống này.

Các công trình xây dựng và hạ tầng lớn

Các dự án xây dựng và cơ sở hạ tầng lớn, chẳng hạn như cầu, tòa nhà cao tầng và cơ sở hạ tầng giao thông, thường yêu cầu nguồn điện 3 pha mạnh mẽ để vận hành thiết bị xây dựng và hệ thống chiếu sáng.

Hệ thống truyền tải và phân phối điện quốc gia

Điện 3 pha là thành phần chính trong hệ thống truyền tải và phân phối điện quốc gia. Nhờ khả năng truyền tải năng lượng hiệu quả và ổn định, điện 3 pha giúp đảm bảo cung cấp điện liên tục và an toàn cho các khu vực đô thị và nông thôn.

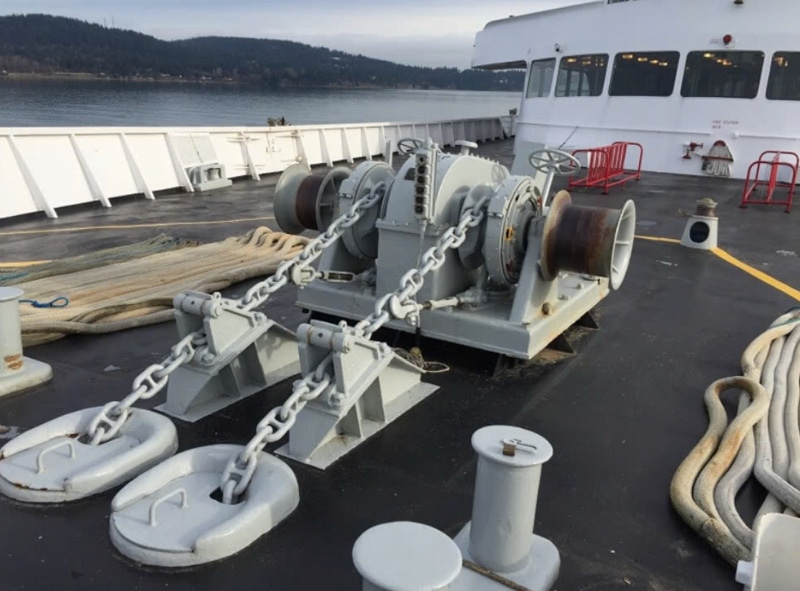

Các thiết bị điện công suất lớn như máy bơm nước, máy tời điện

Các thiết bị điện công suất lớn, chẳng hạn như máy bơm nước và máy tời điện, thường yêu cầu nguồn điện 3 pha để hoạt động. Điện 3 pha cung cấp dòng điện mạnh mẽ và ổn định, giúp các thiết bị này hoạt động hiệu quả và bền bỉ hơn.

Những lưu ý khi sử dụng điện 3 pha

• Cần thiết kế hệ thống điện khoa học, đảm bảo phân bổ tải đều giữa các pha
• Lắp đặt thiết bị bảo vệ: cầu dao chống giật (RCB), Aptomat 3 pha
• Không tự ý can thiệp hệ thống điện nếu không có chuyên môn
• Thường xuyên bảo trì, kiểm tra hệ thống để phát hiện kịp thời nguy cơ chập cháy

Kết luận

Điện 3 pha là hệ thống cung cấp điện hiệu quả, ổn định và tiết kiệm, đặc biệt phù hợp với các nhu cầu tiêu thụ điện lớn trong công nghiệp, sản xuất và xây dựng. Việc hiểu rõ điện 3 pha là gì, cấu tạo, nguyên lý hoạt động cũng như các ứng dụng thực tế sẽ giúp bạn lựa chọn và sử dụng nguồn điện phù hợp, tối ưu chi phí và đảm bảo an toàn.
